變電站

智能組合變電站／開閉站是我公司為了滿足市場的需要，并結合在配電領域的科研成果和工程實踐經驗，自主研發的新產品。它提供了110KV、72KV、40 5KV新建變電站最佳的解決方案，本產品具有可靠性高、小型化、無污染、運行費用低、組合靈活、安裝方便、自動化、免維護、操作簡單、無人值守等優點。取代了土建變電所的傳統工程方案?？蓸O大減少變電站的投資、占地和建設周期，推動了變電站運行水平的全面提高。變電站綜合自動化系統在設計上采用分散分布式結構，將大部分保護?？刂乒δ芟路诺介_關間隔內，把一次設備的緊湊性和二次設備的分散性進行了完美的結合。以計算機網絡實現信息共享．消除所有冗余硬件。實現了產品設計的智能化、一體化、生產過程的工廠化和現場安裝的簡單化。同時將變電站的技術水平和安全穩定運行水平提高到新的層次。

變電站的結構特點

二次設備一體化

的一、二次設備按單元配套。組裝于開關柜內。35KV側保護裝置集中組屏，將高壓開關柜、綜合自動化裝置組合在一起放置在同一箱體內，成為一體化的成套供配電裝置。變電站內無需建筑物，占地面積大大縮小。可實現無人值守的要求．初期投資合理。

建設過程工廠化

變電站的10KV設備和變電站綜合自動化系統均在公司內部完成設計、制造、安裝及內部電氣接線。出廠前整組調試合格。整體運輸，運抵現場。從而實現了變電站的工廠化建設。

現場安裝簡單化

體積小、安裝施工方便?，F(xiàn)場工作只需完成變電站箱體水泥基礎建設，箱體就位后，將10KV一次電纜和35KV側二次信號接入相應設備即可．大大減少了現場施工的工作量。

外形美觀

外形美觀太方．可以與周邊環境協調，可起到美化城市的作用。

占地面積小

建設一座常規35KV變電所．大約占地800㎡左右，而選用箱式變電站占地面積最小可至100㎡。僅為同規模變電所占地面積的1/10，符合國家節約土地的政策。

可靠性強

“五防”功能齊全，維護方便，運行安全可靠。

綜合自動化系統為分層分布式結構，分成變電站層和間隔層．層間用通信網相接．間隔層保護測控裝置分散安裝于一次設備，35KV等級以上的監控系統部分采用集中組屏式結構，整套裝置一般由變壓器測控保護屏、線路測控保護屏、計量屏及直流屏等組成。

變電站的綜合自動化系統

智能組合變電站采用了系列微機保護裝置。它集保護、測量、控制、檢測、通訊等多種功能于一體。適用于各種電壓等級的變電站，終端站和城鄉電網系統。

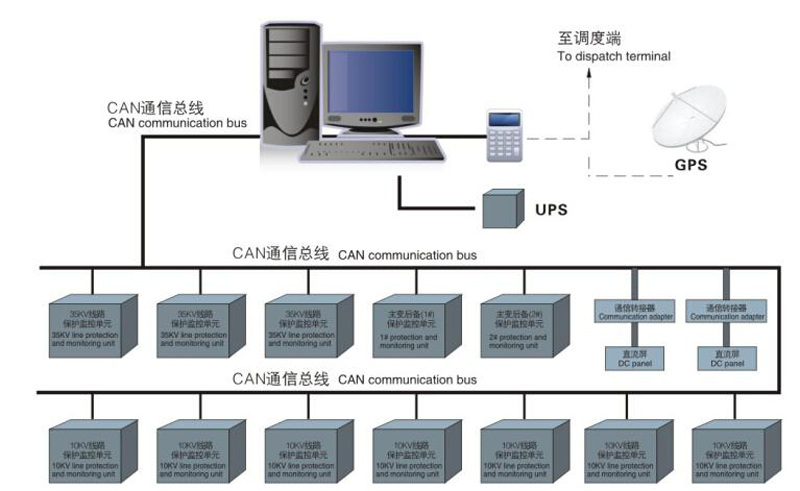

變電站綜合自動化系統通訊網絡結構示意圖

系統特點

·分層、分布式系統。減少了控制電纜，簡化了系統?？s小了控制室面積，節省了綜合造價。

·保護定值可由面板、后臺機或遠方實現在線修改，多整定方式。維護方便。

·多種形式可選用的備用電源自投方式，最大限度地滿足用戶需要。

·可與五防系統聯接，完成五防及記錄功能。

·具有完備的自檢和報警功能。

·提供多種組態功能，便于系統配置和功能擴充。

·多接口模式，可與微機保護、數字式電度表等其它裝置通訊，可采用多種遠程通訊規約與調度中心通訊。

·采用高可靠CAN總線工業控制現場網絡，徹底克服了主從式網絡結構的瓶頸現象。

·基于CAN總線的網絡型保護技術，可以不增加投資的情況下，實現站內任一設備處的快速保護，特別是母線的快速保護大大減小了故障對設備的沖擊。提高了供電可靠性和設備的可靠性。

·硬件標準化、模塊化．根據需要可靈活組合。

·各監控單元使用統一硬件平臺。

·超低功耗設計。

·高可靠性。所有元件均采用CMOS工業級芯片，抗干擾能力強，故障率極低．獨特的布線設計、電磁屏蔽、軟硬件冗余、瞬態抑制使裝置具有高抗干擾能力，任意元件損壞均保證自動進行及時有效的處理，任何情況下不影響正常工作。

后臺監控軟件

數據采集和處理

1、數據來源：RTU、智能設備、人工置入、標準時鐘數據及頻率值、主站系統通信數據；數據類型：模擬量、數字量、狀態量、非電量及綜合自動化信息等；

2、系統按標準時鐘對時，支持?jǐn)?shù)字和模擬通道。支持雙通道切換，具有對通道監視診斷和運行統計功能，支持單機、雙機方式。

3、系統提供數據的條件歸零、零源處理、死區檢查、人工置數合封鎖、告警、公式計算等。

通訊管理機

1、通訊管理機具有多種接口，可以集成各種自動化裝置。

2、具有標準RS232和RS485接口，可以與智能電度表等各種智能電子裝置通訊連接，收集它們的數據向監控后臺和上級高度自動化系統轉發數據。

3、提供CAN總線接口。與間隔單元構成總線網絡。

4、提供以太網接口。與后臺系統構成局域網。

5、支持各種運動通訊規約，如lEC870-5-101、lEC870-5-102、lEC80-5-103等，并可根據需要提供新的通訊規約。

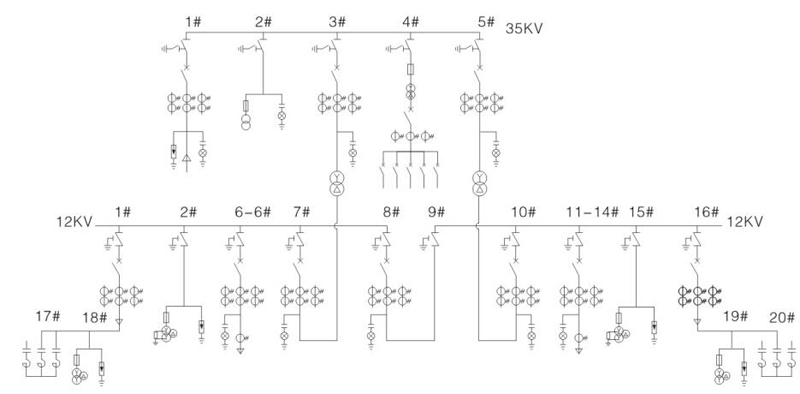

變電站一次方案

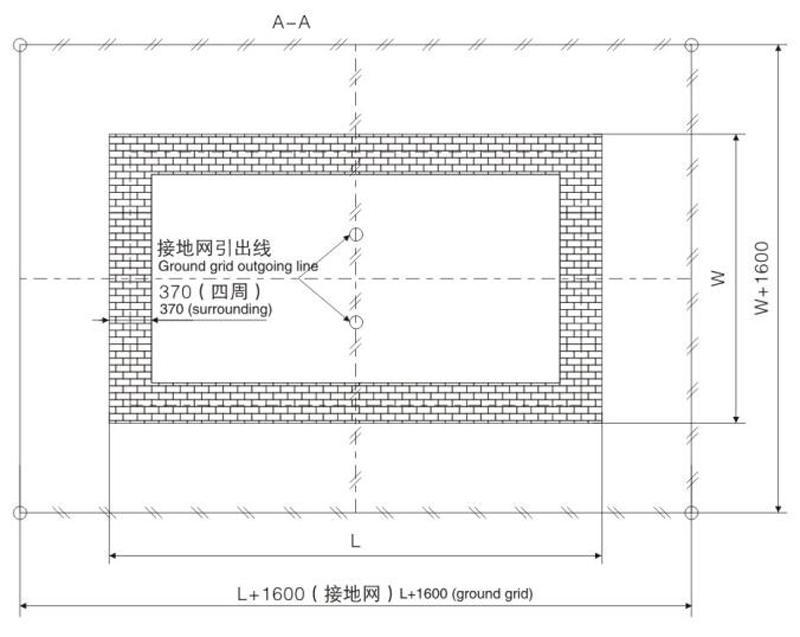

基礎圖

基礎平面應找平：

·基礎內預埋鋼管根數及方位由用戶根據進出電纜的根數及方位確定；

·基礎內的電纜應由支架固定。所以預埋鐵件及支撐件應接地；

·接地棒根數由土壤情況確定，一定要保證接地電阻小于4歐姆；

·接地極與接地線連接處焊接且刷瀝青防腐：

·踏步臺階的位置請用戶根據箱變開門的位置自定（參照平面布置）；

·地坑深度及其它尺寸可視安裝條件確定；

·基礎圖僅供參考，用戶可根據實際情況修改。

訂貨須知

·請注明所選用電纜分支箱的型號，進出線數目．備用回路數目，電纜的標稱截面，電纜線芯材質(銅芯或鋁芯)。

·保護裝置及備品備件要求(如無要求則按本公司標準供給)。

·箱體外殼要求及外殼顏色(如無要求則按本公司標準供給)。

·如您有其它要求可在訂貨時面洽，我們可以為您設計電纜分支箱的最佳方案。
